NOR Flash芯片在智能手機攝像頭模組中的應用
2026-01-29 10:41:56
隨著智能手機攝像頭的功能被逐步放大和拓展，快速聚焦、光學防抖以及景深成像功能的最優化已經成為技術熱點。
NOR Flash作為關鍵存儲元件，在攝像頭系統中扮演著日益重要的角色。

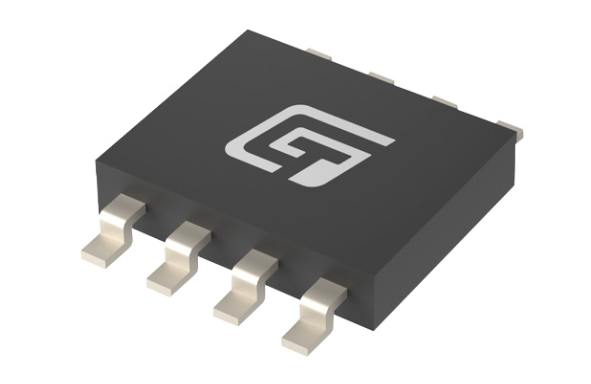

針對攝像頭模組對存儲器件在速度、功耗與體積方面的嚴苛要求，英尚代理的GT25D20/10/05E系列NOR Flash芯片提供了可靠的解決方案。該系列包括2Mb、1Mb及512Kb容量型號，存儲陣列劃分為1024頁，每頁256字節，支持單次最多256字節的編程操作。NOR Flash芯片工作在1.65V–3.6V寬電壓范圍，待機電流低至1μA，關斷電流僅為0.1μA，封裝小巧輕薄，非常適合空間有限的攝像頭模組使用。
該系列NOR Flash支持標準SPI、雙輸出SPI及雙I/O SPI接口，通信信號包括串行時鐘（CLK）、片選（CS#）、數據輸入輸出（IO0/DI、IO1/DO）等。在快速讀取雙I/O模式下，NOR Flash芯片支持104MHz時鐘頻率，等效數據傳輸速率達208Mb/s，可滿足攝像頭快速啟動及實時參數調用的需求。
NOR Flash芯片GT25D20/10/05E具備硬件與軟件相結合的寫保護機制，可通過寫保護引腳（WP#）或內部寄存器設置，實現對全部或部分存儲區域的保護。NOR Flash芯片還支持JEDEC標準識別碼及64位唯一ID，有利于產品追溯與防偽。其連續讀取模式支持8/16/32/64字節換行，便于實現XIP（就地執行）操作，進一步提升數據讀取效率。
NOR Flash芯片產品特性
①NOR Flash芯片支持多種SPI協議，可與主流攝像頭主控芯片無縫對接。
②104MHz高速時鐘與雙I/O傳輸架構，確保數據存取實時可靠；數據保存時間典型值達20年，擦寫次數超過10萬次。
③低功耗設計，待機電流僅7μA（典型值），適用于對功耗敏感的移動設備。
④小型化封裝，芯片體積小、厚度薄，適應攝像頭模組緊湊的設計需求。
⑤支持軟硬件寫保護、頂部/底部塊保護，并可定制化多種攝像頭模組（CCM）解決方案。
⑥NOR Flash芯片具備64位唯一序列號，支持在系統內進行身份驗證與數據加密。
本文關鍵詞：NOR Flash
